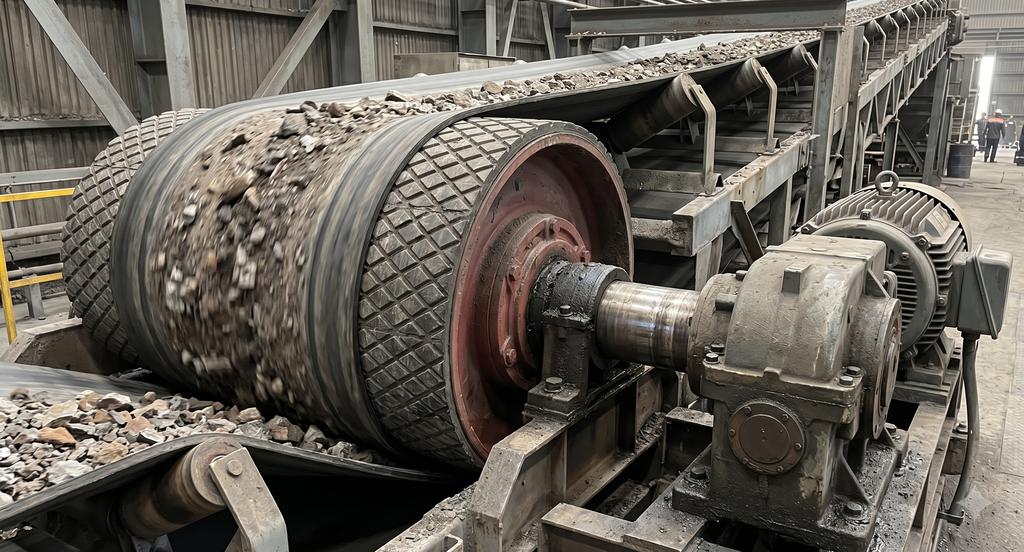

Bębny napędowe i zwrotne przenośnika taśmowego – budowa, rodzaje, dobór

Kluczowe wnioski

• Bębny napędowe i zwrotne decydują o trwałości taśmy i ciągłości produkcji.
• Przekazywanie ruchu odbywa się na zasadzie sprzężenia ciernego między płaszczem a taśmą.
• Właściwy dobór średnicy bębna oraz rodzaju okładziny zapobiega poślizgom i uszkodzeniom.
• Regeneracja bębna jest opłacalną alternatywą, gdy wał i płaszcz są sprawne, a zużyła się tylko okładzina.

Bębny napędowe i zwrotne to krytyczne węzły każdego taśmociągu – od ich prawidłowego doboru zależy zarówno trwałość taśmy, jak i ciągłość produkcji. Zły wybór średnicy lub okładziny potrafi doprowadzić do rozwarstwienia rdzenia taśmy lub chronicznego poślizgu w ciągu kilkuset godzin pracy. W tym artykule przedstawiamy pełną metodykę doboru opartą na wzorach inżynierskich, tabelach współczynników i znormalizowanym typoszeregu średnic.

Czym jest bęben napędowy i jak działa sprzężenie cierne?

Bęben napędowy przekazuje ruch taśmie na zasadzie sprzężenia ciernego. Moment obrotowy z silnika i przekładni przenoszony jest na płaszcz bębna, a następnie – poprzez tarcie między płaszczem a wewnętrzną stroną taśmy – zamieniony na siłę obwodową wprawiającą taśmę w ruch.

Rodzaje bębnów w układzie przenośnika taśmowego

W typowym układzie przenośnikowym wyróżnia się pięć funkcjonalnych typów bębnów:

• napędowe – przekazują napęd; na początku biegu taśmy, wymagają okładzin o wysokim współczynniku tarcia,
• zwrotne – na końcu biegu taśmy; występują w wersjach gumowych lub bez okładziny,
• napinające – kompensują rozciągliwość taśmy i utrzymują wymagane napięcie wstępne,

Każdy typ stawia inne wymagania pod względem wytrzymałości, okładziny i doboru średnicy, dlatego klasyfikacja funkcjonalna jest pierwszym krokiem każdego projektu.

Budowa bębna – płaszcz, wał, okładzina

Każdy bęben przenośnika taśmowego składa się z trzech podstawowych elementów:

• płaszcz – walcowa powierzchnia robocza; jej długość musi przekraczać szerokość taśmy,
• wał – przenosi moment obrotowy i obciążenia poprzeczne; jego średnica zależy od wymaganej mocy napędu,
• okładzina – warstwa nakładana na płaszcz w celu zwiększenia współczynnika tarcia lub ochrony przed ścieraniem.

Jakość wykonania każdego z tych elementów przekłada się wprost na żywotność całego układu. W Coneco oferujemy bębny napędowe i zwrotne zarówno w wersji standardowej, jak i pod indywidualną dokumentację zamawiającego.

Rodzaje okładzin bębnów – guma, ceramika, romboid

Okładzina to element, który najczęściej decyduje o tym, czy bęben przeżyje warunki panujące w danej instalacji. Stosuje się cztery główne rozwiązania:

• gładkie (bez okładziny) – sprawdzają się przy najczęściej w przypadku bębnów zwrotnych
• gumowane z profilem romb/karo – zwiększają współczynnik tarcia w standardowych warunkach; najpopularniejszy wybór dla bębna napędowego większości instalacji,
• ceramiczne – najwyższa odporność na ścieranie i tarcie; stosowane tam, gdzie materiał jest mokry i ścierny (np. kopalnie, kruszywa).

Szczegółowe zestawienie dostępnych okładzin – zarówno gumowych, jak i ceramicznych – znajdziesz na podstronie okładziny gumowe i ceramiczne do bębnów.

Minimalne średnice bębnów:

Parametry wejściowe do doboru bębna napędowego

Prawidłowy dobór wymaga podania czterech kluczowych parametrów:

Warto pamiętać, że większa średnica bębna przy tej samej prędkości taśmy wymaga niższego momentu obrotowego, co wpływa na dobór przekładni – jednak zawsze musi być zgodna z wyznaczoną wartością (D_b)_min.

Jeśli do taśmociągu potrzebne są również krążniki lub elementy układu naprowadzania, warto dobrać je razem z bębnami – parametry krążników współdecydują o rozkładzie naprężeń w taśmie.

Kiedy warto zdecydować się na regenerację bębna?

Nie każdy zużyty bęben wymaga wymiany. Jeśli wał i płaszcz są sprawne, a zniszczona jest wyłącznie okładzina, opłacalnym rozwiązaniem jest regeneracja – nakładanie nowej warstwy gumy lub ceramiki na istniejącą konstrukcję.

Regeneracja jest szczególnie uzasadniona, gdy:

• bęben ma niestandardowe wymiary (wykonanie pod konkretną instalację),
• czas dostawy nowego bębna jest nieakceptowalny dla ciągłości produkcji,
• koszt regeneracji wynosi 30–50% wartości nowego elementu.

W Coneco wykonujemy regenerację bębnów napędowych taśm przenośnikowych – zarówno z okładzinami gumowymi, jak i ceramicznymi.
