Jak dobrać odpowiednią taśmę przenośnikową? Kompletny przewodnik

Spis treści

• Dlaczego właściwy dobór taśmy przenośnikowej ma znaczenie?
• Rodzaje taśm przenośnikowych i ich zastosowanie
• Oznaczenia taśm przenośnikowych – jak je czytać?
• Kryteria wyboru taśmy przenośnikowej krok po kroku
• Transport pionowy – szczególne wymagania tam
• Jak dobrać taśmę przenośnikową – podsumowanie i wsparcie eksperta

Kluczowe wnioski

• Nieprawidłowy dobór taśmy jest najczęstszą przyczyną awarii i kosztownych przestojów linii produkcyjnych.
• Materiał taśmy (guma, PVC, PU, modułowe) musi być bezwzględnie dopasowany do specyfiki branży i transportowanego surowca.
• Oznaczenia kodowe (np. EP, X, Y, HR) precyzyjnie określają wytrzymałość, liczbę przekładek oraz odporność taśmy na czynniki zewnętrzne.
• Proces doboru wymaga dokładnej analizy wymiarów, geometrii przenośnika, właściwości materiału oraz warunków środowiskowych.
• Transport pionowy wymaga specjalistycznych taśm sztywnych poprzecznie (XE) oraz odpowiednich profili zabezpieczających surowiec.

Taśma przenośnikowa to element, który w zakładzie przemysłowym pracuje cicho i nieprzerwanie – dopóki nie przestanie. Awaria przenośnika zatrzymuje linię produkcyjną, generuje koszty i presję czasową. W większości przypadków jej przyczyną nie jest zużycie nie do uniknięcia, lecz nieprawidłowo dobrana taśma.

Rynek oferuje dziesiątki typów taśm przenośnikowych – różniących się materiałem, wytrzymałością, odpornością chemiczną i termiczną. Taśma, która świetnie sprawdza się przy transporcie kruszyw, zniszczy się w ciągu tygodni w kontakcie z olejem. Taśma idealna do przemysłu spożywczego nie wytrzyma temperatur panujących przy piecu.

Poniższy poradnik porządkuje proces doboru taśmy przenośnikowej od podstaw. Znajdziesz tu omówienie rodzajów taśm i ich zastosowań, wyjaśnienie oznaczeń kodowych, listę kryteriów technicznych oraz wskazówki dotyczące transportu pionowego – wszystko, czego potrzeba, by podjąć świadomą decyzję lub złożyć precyzyjne zapytanie ofertowe.

Dlaczego właściwy dobór taśmy przenośnikowej ma znaczenie?

Odpowiednio dobrana taśma przenośnikowa to fundament bezawaryjnej pracy całej linii transportowej. Zły dobór – nawet o jeden parametr – prowadzi do przyspieszonego zużycia, nieplanowanych przestojów i kosztownych napraw. W praktyce przemysłowej błędy przy wyborze taśmy należą do najczęstszych przyczyn skrócenia żywotności przenośnika.

Taśma przenośnikowa jest kluczowym elementem wielu procesów produkcyjnych i logistycznych – od transportu materiałów sypkich w kopalniach, przez linie pakowania w przemyśle spożywczym, aż po systemy transportowe w przemyśle chemicznym. Każde z tych środowisk stawia przed taśmą inne wymagania, dlatego nie istnieje jedno uniwersalne rozwiązanie.

Ten poradnik przeprowadza przez wszystkie kryteria wyboru taśmy przenośnikowej: od rodzaju i oznaczeń, przez warunki pracy, aż po specyficzne przypadki jak transport pionowy.

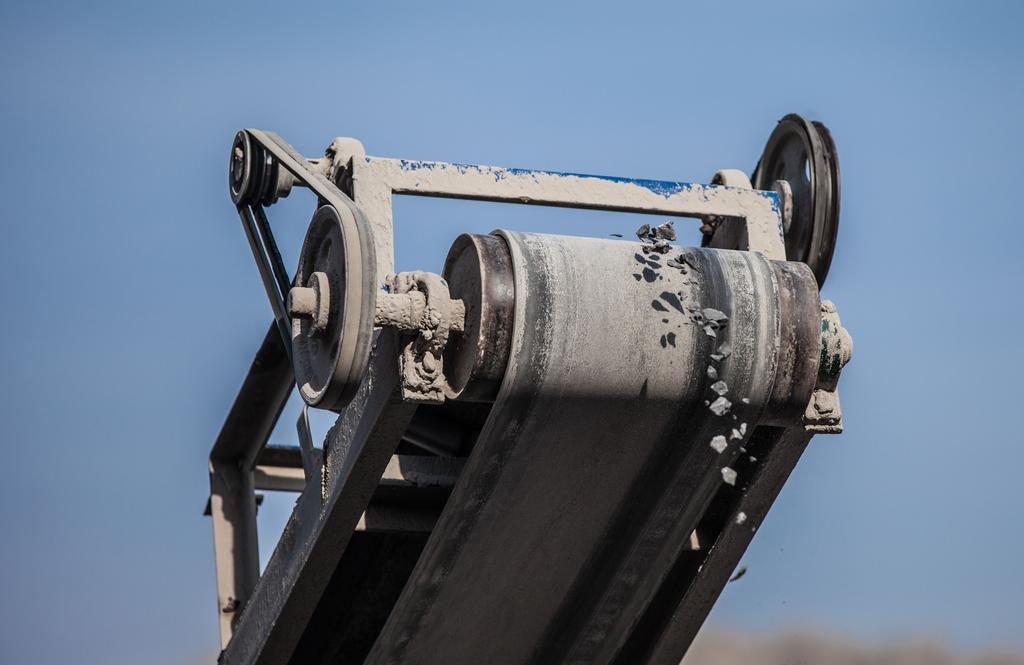

Rodzaje taśm przenośnikowych i ich zastosowanie

Wybór odpowiedniej taśmy przenośnikowej zaczyna się od określenia materiału, z którego jest wykonana. Każdy typ taśmy ma inne właściwości mechaniczne i chemiczne, które determinują zakres zastosowań oraz specyfikę pracy w danych warunkach.

Taśmy gumowe – przemysł ciężki i transport materiałów sypkich

Taśmy gumowe charakteryzują się wysoką wytrzymałością mechaniczną i bardzo dobrą odpornością na ścieranie. To podstawowe rozwiązanie wszędzie tam, kde transportowane są materiały ciężkie, ostre lub ścierne – kamień, węgiel, kruszywa, cement.

Stosuje się je przede wszystkim w:

• górnictwie odkrywkowym i podziemnym,
• zakładach przeróbki kruszyw i cementowniach,
• elektrociepłowniach i składowiskach surowców.

Taśmy gumowe dostępne są w wersjach o różnej klasie odporności na ścieranie (Y, X, W), co pozwala precyzyjnie dopasować parametry do intensywności eksploatacji.

Taśmy PVC – przemysł spożywczy i farmaceutyczny

Taśmy PVC to lekkie i elastyczne taśmy transportowe przeznaczone dla branż wymagających wysokiej czystości i łatwości utrzymania w czystości. Sprawdzają się wszędzie tam, gdzie niezbędny jest kontakt z żywnością lub praca w warunkach sanitarnych – np. w zakresie temperatur od -10°C do +80°C, typowych dla przemysłu spożywczego.

Do typowych zastosowań należą:

• linie pakowania i sortowania w przemyśle spożywczym,
• transport w zakładach farmaceutycznych i kosmetycznych,
• przenośniki w logistyce lekkiej i e-commerce.

Taśmy PVC nie wchodzą w reakcję z produktami spożywczymi i są odporne na typowe środki czyszczące. Ich współczynnik tarcia można dostosować do wymagań procesu produkcyjnego.

Taśmy poliuretanowe (PU) – odporność na oleje i chemikalia

Taśmy poliuretanowe (PU) wyróżniają się wysoką odpornością na działanie olejów, tłuszczów i substancji chemicznych, co czyni je pierwszym wyborem w przemyśle motoryzacyjnym, chemicznym i wszędzie tam, gdzie taśma jest narażona na działanie agresywnych mediów.

W porównaniu z taśmami PVC, materiał PU zapewnia wyższą wytrzymałość na rozciąganie i lepiej zachowuje właściwości mechaniczne w trudnych warunkach termicznych oraz przy kontakcie z chemikaliami.

Taśmy modułowe – nieregularne kształty i trudne warunki

Taśmy modułowe zbudowane są z połączonych segmentów, co umożliwia transport produktów o nieregularnych wymiarach lub kształtach. Segmentowa budowa upraszcza też konserwację – uszkodzony moduł wymienia się bez wymiany całej taśmy.

Stosuje się je m.in. w przetwórstwie mięsa, rybołówstwie, przemyśle ceramicznym i transporcie opakowań szklanych czy metalowych.

Oznaczenia taśm przenośnikowych – jak je czytać?

Każda taśma przenośnikowa posiada oznaczenie kodowe, które w skondensowanej formie opisuje jej budowę, wytrzymałość i przeznaczenie. Zrozumienie tego kodu to podstawa prawidłowego doboru taśmy przenośnikowej.

Budowa i wytrzymałość na rozciąganie – EP, PP, NN

Pierwsze litery oznaczenia określają materiał przekładek tkaninowych, które decydują o wytrzymałości taśmy na rozciąganie. Najczęściej spotykane symbole to:

• EP (poliester-poliamid) – najbardziej powszechny typ, wysoka wytrzymałość i niska rozciągliwość,
• PP (poliester-poliester) – jeszcze niższa rozciągliwość, stosowany przy długich przenośnikach,
• NN (poliamid-poliamid) – wysoka elastyczność, używany przy małych średnicach bębnów.

Liczba po materiale (np. EP 400/3) oznacza nominalną wytrzymałość na rozciąganie w N/mm, a kolejna cyfra (3) – liczbę warstw tkaniny. Im wyższe wartości, tym większe obciążenia taśma jest w stanie przenosić.

Grubość okładzin i ich wpływ na odporność na ścieranie

Grubość okładzin podawana jest w formacie górna/dolna (np. 4/2 mm) i bezpośrednio wpływa na trwałość taśmy. Górna okładzina – ta, która kontaktuje się z transportowanym materiałem – jest zawsze grubsza, ponieważ to ona przejmuje największe obciążenia mechaniczne.

Im grubsza okładzina, tym:

• wyższa odporność na ścieranie i uszkodzenia mechaniczne,
• lepsza ochrona przekładek tkaninowych stanowiących rdzeń taśmy,
• większa masa i koszt taśmy.

W naszej praktyce dobór grubości okładziny jest jednym z najczęściej niedoszacowanych parametrów przy pierwszym zamówieniu taśm przenośnikowych.

Symbole właściwości: Y, X, W, OR, HR, FR, AR

Litery na końcu oznaczenia kodowego informują o specjalnych właściwościach taśmy, dostosowanych do konkretnych warunków pracy:

• Y – taśmy ogólnego zastosowania, standardowa odporność na ścieranie,
• X – podwyższona odporność na ścieranie (materiały ostre i ciężkie),
• W – bardzo wysoka odporność na ścieranie (ekstremalne warunki eksploatacji),
• OR – taśmy olejoodporne, odporne na działanie olejów i tłuszczów,
• HR – odporne na wysokie temperatury (do 150–200°C),
• FR – ognioodporne (stosowane w strefach zagrożonych pożarem),
• AR – kwasoodporne i odporne na działanie chemikaliów.

Jedna taśma może łączyć kilka symboli – np. taśma HR+OR jest odporna zarówno na wysokie temperatury, jak i na oleje.

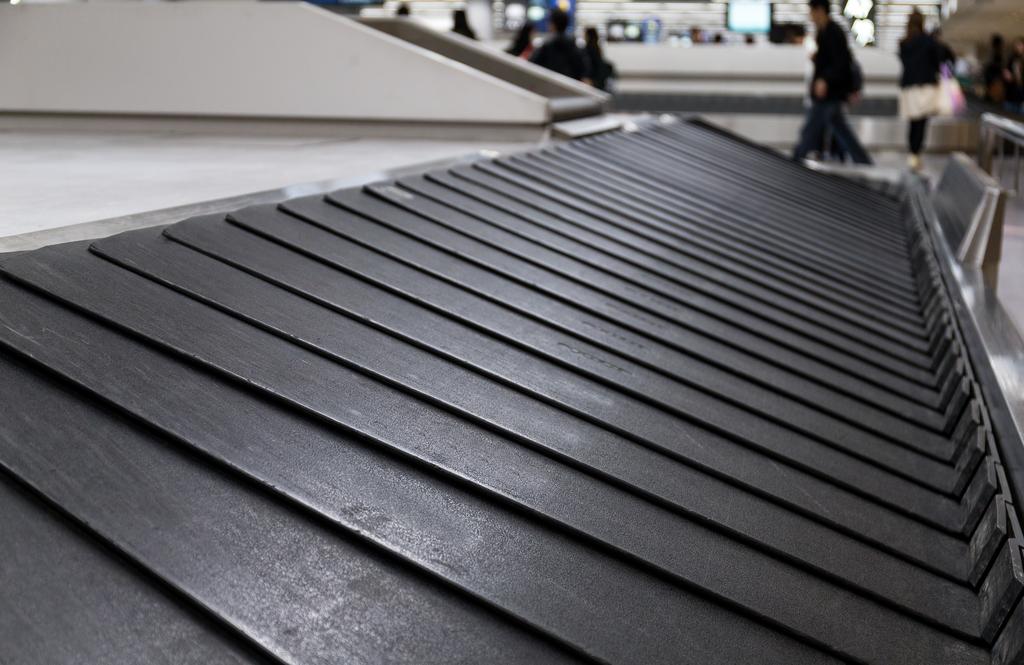

Kryteria wyboru taśmy przenośnikowej krok po kroku

Prawidłowy dobór taśmy przenośnikowej wymaga zebrania danych z kilku obszarów jednocześnie. Pominięcie choćby jednego parametru może skrócić czas bezawaryjnej pracy całego systemu transportowego.

Wymiary, obciążenie i prędkość robocza

Pierwszym krokiem jest określenie dokładnych wymiarów taśmy oraz parametrów eksploatacyjnych przenośnika. Wymagane dane to:

• szerokość taśmy w milimetrach,
• długość przenośnika (i samej taśmy) w metrach,
• maksymalne obciążenie jednostkowe i całkowite,
• prędkość robocza przenośnika wyrażona w m/s.

Bez tych wartości nie jest możliwe prawidłowe dobranie wytrzymałości na rozciąganie ani liczby przekładek.

Geometria przenośnika i konstrukcja bębnów

Średnica bębnów napędzających i zwrotnych determinuje minimalny promień ugięcia taśmy, co bezpośrednio wpływa na dobór materiału przekładek. Taśmy z przekładkami NN mają większą elastyczność i nadają się do bębnów o mniejszej średnicy, natomiast taśmy EP wymagają bębnów o odpowiednich wymiarach, aby nie doprowadzić do trwałego odkształcenia rdzenia.

Istotna jest też geometria trasy – przenośniki poziome, wznoszące, opadające i wielopunktowe stawiają przed taśmą różne wymagania w zakresie sztywności i elastyczności.

Specyfika transportowanego materiału

Rodzaj transportowanego materiału to jeden z kluczowych czynników przy wyborze odpowiedniej taśmy przenośnikowej. Należy określić:

• rodzaj materiału (sypki, kawałkowy, ciekły, spożywczy),
• masę jednostkową i granulację, które wpływają na dobór klasy ścieralności,
• sposób załadunku – czy materiał spada z wysokości i uderza w taśmę,
• geometrię transportu: płasko, w niecce, pionowo lub na ukosie.

Materiały sypkie o ostrych krawędziach (kruszywo, żwir, węgiel) wymagają taśm trudnościeralnych klasy X lub W. Produkty spożywcze lub delikatne wyroby – taśm PVC lub PU z gładką powierzchnią.

Warunki pracy – temperatura, chemikalia, środowisko

Środowisko pracy taśmy determinuje konieczność zastosowania specjalnych właściwości (symbole OR, HR, FR, AR). Przy analizie warunków należy uwzględnić:

• temperaturę otoczenia i temperaturę transportowanego materiału,
• obecność olejów, tłuszczów lub substancji chemicznych,
• wymagania dotyczące ognioodporności w strefach zagrożonych wybuchem,
• konieczność stosowania właściwości antystatycznych.

Zastosowanie standardowej taśmy gumowej bez odpowiednich oznaczeń w trudnych warunkach termicznych lub chemicznych znacząco skraca jej trwałość i zwiększa ryzyko awarii.

Transport pionowy – szczególne wymagania taśm

Transport pionowy stawia przed taśmami przenośnikowymi wymagania wykraczające poza standardowy dobór. Taśma musi łączyć wysoką wytrzymałość na obciążenia z dużą elastycznością, aby szczelnie przylegać do profili i nie dopuszczać do zsuwania się materiału w dół.

Kluczowe elementy przy doborze taśmy do transportu pionowego to:

• Konieczne jest zastosowanie taśmy sztywnej poprzecznie o oznaczeniach XE. Tego typu taśmy składają się z rdzenia EP oraz specjalistycznie przygotowanych przekładek zapobiegających ugięcie poprzeczne, zachowując jednocześnie elastyczność wzdłużną.
• profile poprzeczne (żebrowane lub klinowate), zapobiegające zsuwaniu się materiału – ich kształt i rozmiar dobiera się do kąta nachylenia i specyfiki towaru,
• wysoka wytrzymałość na rozciąganie przy zachowaniu elastyczności (preferowane przekładki EP lub NN),
• właściwości antystatyczne, jeśli transportowany materiał lub środowisko tego wymaga,
• wymagania sanitarne i stosowne atesty, gdy taśma pracuje w kontakcie z żywnością lub w strefach regulowanych.

Profil żeber dobiera się indywidualnie – inne rozwiązanie sprawdzi się przy materiałach sypkich, inne przy kawałkowych lub o nieregularnych kształtach.

Jak dobrać taśmę przenośnikową – podsumowanie i wsparcie eksperta

Właściwy dobór taśmy przenośnikowej to proces wymagający równoczesnej analizy wielu parametrów. Poniższa lista kontrolna podsumowuje kluczowe kroki:

• określić wymiary taśmy, prędkość roboczą i maksymalne obciążenie,
• zidentyfikować rodzaj i właściwości transportowanego materiału,
• sprawdzić geometrię przenośnika i średnice bębnów,
• ocenić warunki środowiskowe (temperatura, chemikalia, ognioodporność),
• wybrać odpowiedni typ taśmy i klasę odporności na ścieranie.

Jeśli któryś z parametrów budzi wątpliwości, najlepszym rozwiązaniem jest konsultacja z doświadczonym dostawcą. Specjaliści coneco-wolbrom.pl pomagają dobrać odpowiednią taśmę przenośnikową do konkretnych warunków pracy – bez kompromisów w zakresie trwałości i bezpieczeństwa eksploatacji.

Skontaktuj się z naszym zespołem i opisz swoje potrzeby – dobierzemy taśmę, która zapewni długi czas bezawaryjnej pracy Twojego przenośnika.
