Łoże udarowe w strefie załadunku – jak chroni taśmę przenośnikową?

Kluczowe wnioski

Punkt zrzutu to strefa krytyczna: przyjmuje największe obciążenia udarowe, prowadząc do przecięć okładki i awarii krążników.
Ciągłe podparcie zamiast punktowego: łoże udarowe eliminuje uginanie się taśmy pomiędzy rolkami, tłumiąc energię uderzeń spadającego urobku.
Lepsza szczelność i ochrona: stabilizacja krawędzi taśmy bezpośrednio poprawia przyleganie fartuchów uszczelniających i ogranicza pylenie.
Dobór pod parametry: efektywność zależy od właściwej analizy wysokości zrzutu, uziarnienia materiału, kąta niecki oraz prędkości taśmy.

Punktowe przecięcia okładki, wgłębienia sięgające rdzenia, awarie krążników pod zasypem i rozsyp materiału wokół przesypu – to typowe skutki niedostatecznego podparcia taśmy w strefie załadunku. Powtarzające się uszkodzenia w tym samym miejscu, ugięcie taśmy pod ciężarem spadającego materiału i częstsze przestoje na czyszczenie zwykle wskazują na ten sam problem: taśma nie ma wystarczającego podparcia tam, gdzie przyjmuje największe obciążenie udarowe. Łoże udarowe to rozwiązanie, które podpiera taśmę bezpośrednio pod punktem zrzutu i przejmuje część energii uderzeń wywołanych spadającym materiałem, ograniczając ryzyko uszkodzeń okładki i rdzenia.

Dlaczego strefa załadunku jest szczególnie narażona na uszkodzenia?

Strefa załadunku odbiera jednorazowo więcej energii niż jakikolwiek inny odcinek trasy przenośnika. Wpływa na to kilka czynników działających jednocześnie:

wysokość zrzutu i masa największych brył materiału, które decydują o sile pojedynczego uderzenia,
ostre krawędzie transportowanego materiału, zwiększające ryzyko przecięcia okładki,
punktowy charakter obciążenia i jego powtarzalność przy każdym cyklu podawania,
nierównomierny lub nieosiowy zasyp, przenoszący obciążenie na jedną stronę taśmy,
ugięcie taśmy powstające w przestrzeni między sąsiednimi krążnikami,
rozregulowany przesyp i zanieczyszczenia gromadzące się wokół punktu zrzutu.

Każdy z tych czynników z osobna bywa niegroźny. W połączeniu, przy niewystarczającym podparciu taśmy, prowadzą do uszkodzeń, które trudno cofnąć bez wymiany odcinka taśmy.

Objawy, które powinny zwrócić uwagę utrzymania ruchu:

częste awarie lub zatarcia krążników pod zasypem,
widoczne ślady punktowych uderzeń na okładce,
przecięcia lub rozwarstwienia okładki w jednym miejscu trasy,
nieszczelność i pylenie pod fartuchami bocznymi,
rozsyp materiału wokół przesypu,
nietypowy hałas w strefie załadunku.

Jeśli wymienione objawy są już widoczne, ich ocenę i naprawę warto zlecić w ramach serwisu taśm przenośnikowych – zanim uszkodzenie obejmie większy odcinek taśmy.

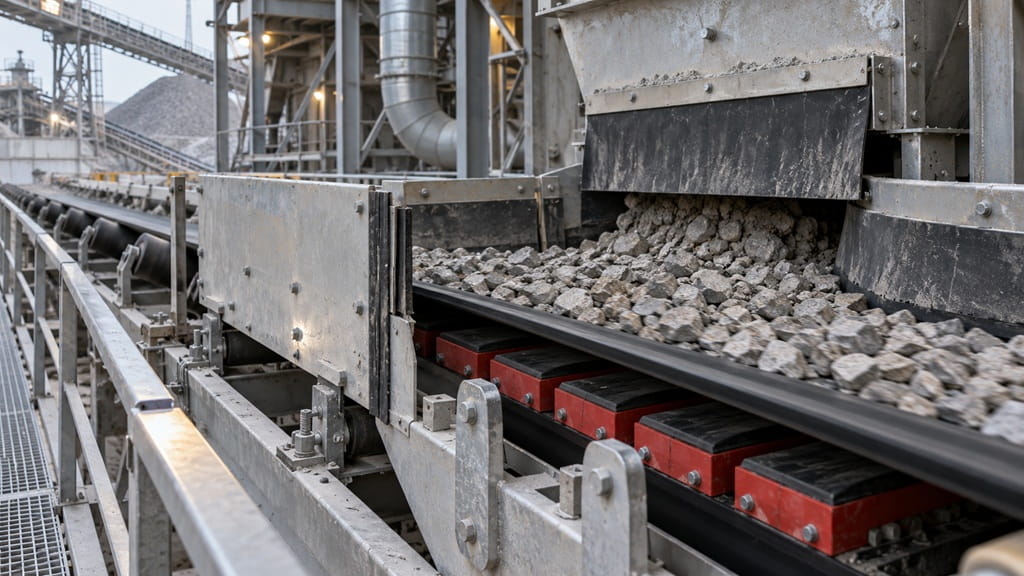

Czym jest łoże udarowe i jak działa?

Łoże udarowe to konstrukcja podpierająca taśmę w sposób ciągły, w miejsce pojedynczych krążników. Typowa budowa obejmuje:

ramę nośną, montowaną w konstrukcji przenośnika w miejscu krążników górnych,

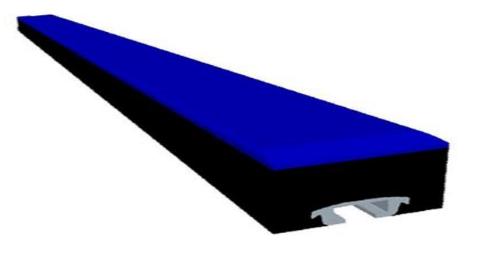

listwy udarowe, które składają się z:

–warstwy elastomerowej (gumowej), tłumiącą energię uderzeń,

–górnej warstwy o niskim współczynniku tarcia, ślizgowej względem spodu taśmy,

profil montażowy, umożliwiający wymianę zużytych elementów bez demontażu całej konstrukcji.

CONECO opisuje własne listwy jako kompozyt gumy, profilu aluminiowego oraz polietylenu wysokocząsteczkowego (UHMW-PE) – układ warstw dobrany tak, aby amortyzować obciążenie i jednocześnie ograniczać opory ruchu taśmy. Zbliżoną, warstwową konstrukcję – z warstwą UHMW-PE, poduszką gumową i profilem aluminiowym – stosuje się także u innych producentów rozwiązań tego typu, co potwierdza, że jest to sprawdzone podejście konstrukcyjne, a nie rozwiązanie jednostkowe.

Kluczowa różnica względem krążników polega na ciągłości podparcia: łoże ogranicza niepodparte odcinki taśmy, które przy krążnikach powstają w przerwach między kolejnymi zestawami rolek. Dzięki temu obciążenie rozkłada się na większej powierzchni, a linia taśmy w strefie zrzutu jest stabilniejsza. Stabilniejsze podparcie może również ułatwiać pracę uszczelnień, ale nie usuwa automatycznie każdego problemu z pyleniem czy nieszczelnością – wynik zależy też od stanu uszczelnień przesypów, geometrii przesypu i trajektorii materiału.

Rozwiązanie w tym zakresie, oferowane przez CONECO, opisano na stronie łoża udarowego do przenośnika taśmowego.

Łoże udarowe czy krążniki udarowe?

Żadne z tych rozwiązań nie jest uniwersalnie lepsze – wybór zależy od energii obciążenia, geometrii przesypu i warunków pracy konkretnej instalacji.

Kryterium	Łoże udarowe	Krążniki udarowe/pierścieniowe
Sposób podparcia	Ciągłe podparcie na listwach	Podparcie w liniach styku z rolkami
Typowe zastosowanie	Strefy wymagające stabilizacji taśmy i większej ochrony przed uderzeniami	Warunki lżejsze lub umiarkowane, zależnie od konstrukcji i doboru
Uszczelnienie pod fartuchami	Stabilna krawędź taśmy może ułatwić utrzymanie szczeliny	Ugięcie między zestawami może utrudniać uszczelnienie
Elementy eksploatacyjne	Listwy i elementy mocujące	Rolki, pierścienie, łożyska i mocowania
Opory ruchu i ograniczenia	Kontakt ślizgowy wymaga właściwego materiału, ustawienia i uwzględnienia prędkości taśmy	Ruch toczny, ale podatność na uszkodzenia rolek i łożysk przy niewłaściwym obciążeniu
Decyzja	Po analizie energii obciążenia, geometrii i warunków pracy	Po analizie tych samych danych – żadne rozwiązanie nie jest domyślnie lepsze

Łoża nie warto traktować jako zamiennika wszystkich krążników w instalacji. W części przypadków sensowniejszym rozwiązaniem pozostają krążniki pierścieniowe lub układ hybrydowy, łączący oba typy podparcia na różnych odcinkach strefy załadunku.

Jakie korzyści może zapewnić prawidłowo dobrane łoże?

Korzyści zależą od doboru, montażu i stanu całego przesypu – żadna z nich nie jest gwarantowana samym faktem zastosowania łoża:

ogranicza ryzyko przecięć, przebić i uszkodzeń rdzenia taśmy w strefie zrzutu,
rozkłada obciążenie na większej powierzchni niż pojedyncze krążniki,
stabilizuje prowadzenie taśmy lokalnie, w miejscu największego obciążenia,
ogranicza ryzyko awarii elementów podpierających pod zasypem,
może ułatwiać pracę fartuchów uszczelniających dzięki stabilniejszej krawędzi taśmy,
może ograniczać rozsyp, pylenie i czas potrzebny na sprzątanie,
ułatwia wymianę modułowych elementów eksploatacyjnych, jeśli dotyczy to rozwiązania oferowanego przez CONECO.

Warto podkreślić, że stabilizacja dotyczy lokalnie strefy załadunku i nie zastępuje systemu podpierania taśmy na całej trasie przenośnika.

Jak dobrać łoże udarowe do przenośnika?

To etap, od którego zależy skuteczność całego rozwiązania. Przed wyborem konkretnego produktu warto zebrać:

szerokość i typ taśmy,
prędkość taśmy,
kąt niecki,
wysokość i kierunek zrzutu materiału,
masę lub wymiar największych brył, a nie wyłącznie średnie uziarnienie,
wydajność i charakter podawania materiału (ciągły czy skokowy),
gęstość, ścieralność, wilgotność, temperaturę i ostrość materiału,
długość strefy uderzenia i geometrię przesypu,
obecne krążniki, konstrukcję nośną i dostępną przestrzeń montażową,
typ fartuchów bocznych i oczekiwany poziom szczelności,
wymagania środowiskowe, pożarowe lub przeciwwybuchowe, jeżeli dotyczą instalacji,
warunki dostępu serwisowego do strefy załadunku.

Checklista – co przesłać do zapytania ofertowego:

szerokość i prędkość taśmy,
kąt niecki i wysokość zrzutu,
rodzaj i parametry transportowanego materiału,
szkic lub zdjęcia obecnej strefy załadunku,
informację o obecnych krążnikach i fartuchach.

Montaż i eksploatacja – najczęstsze błędy

Nawet prawidłowo dobrane łoże nie zadziała poprawnie, jeśli zostanie źle zamontowane lub obsługiwane. Do najczęstszych błędów należą:

niezgodność kąta niecki łoża z rzeczywistym przebiegiem taśmy,
zbyt mocny, ciągły docisk listew do pustej (nieobciążonej) taśmy,
niewłaściwe ustawienie łoża względem punktu spadania materiału,
brak płynnego przejścia pomiędzy krążnikami a łożem,
nieuwzględnienie złączy mechanicznych taśmy przy montażu,
brak regularnej kontroli zużycia warstwy ślizgowej i mocowań,
nagromadzenie materiału pomiędzy elementami konstrukcji,
utrudniony dostęp serwisowy do wymiany listew.

Położenie łoża względem nieobciążonej taśmy wpływa na tarcie i tempo zużycia warstwy ślizgowej. Dokładne wartości montażowe – docisk, prześwit, ustawienie względem taśmy – powinny wynikać z instrukcji producenta i zaleceń dostawcy dla konkretnego modelu, a nie z uniwersalnych wymiarów.

Kiedy warto rozważyć modernizację strefy załadunku?

Kilka sygnałów zwykle wskazuje na to, że obecne podparcie przestało nadążać za warunkami pracy instalacji:

powtarzające się uszkodzenia taśmy w tym samym miejscu trasy,
częste awarie lub blokowanie krążników pod zasypem,
duży zrzut materiału lub ciężkie, nieregularne bryły,
ugięcie taśmy pogarszające pracę fartuchów uszczelniających,
kosztowne przestoje i czas poświęcany na sprzątanie rozsypu,
planowana modernizacja przesypu lub zwiększenie wydajności instalacji.

Warto pamiętać, że sama wymiana podparcia nie naprawi błędnej trajektorii materiału, nieosiowego zasypu, niewłaściwego napinania taśmy ani zużytych uszczelnień. Strefę załadunku najlepiej oceniać jako cały układ, a nie pojedynczy element.

Podsumowanie i wezwanie do działania

Uszkodzenia taśmy w strefie załadunku rzadko mają jedną przyczynę – zwykle to splot wysokości zrzutu, charakteru materiału, geometrii przesypu i stanu podparcia. Łoże udarowe ogranicza ryzyko przecięć i awarii dzięki ciągłemu podparciu taśmy, ale jego skuteczność zależy od prawidłowego doboru i montażu, dopasowanego do konkretnej instalacji. W wielu przypadkach warto porównać je z krążnikami udarowymi lub pierścieniowymi, zamiast zakładać z góry jedno rozwiązanie.

Masz problem z uszkodzeniami taśmy lub rozsypem w strefie załadunku? Prześlij szerokość i prędkość taśmy, kąt niecki, wysokość zrzutu, rodzaj materiału oraz zdjęcia przesypu. Pomożemy ocenić, czy w danej instalacji lepiej sprawdzi się łoże udarowe, krążniki amortyzujące czy rozwiązanie łączone – sprawdź rozwiązania CONECO.

Szerszy przegląd sposobów wydłużania żywotności taśmy znajduje się w poradniku Wydłużenie żywotności taśmy przenośnikowej.

Najczęściej zadawane pytania

Co to jest łoże udarowe?

Łoże udarowe to konstrukcja podpierająca taśmę przenośnikową w strefie załadunku w sposób ciągły, zamiast pojedynczych krążników. Składa się z ramy nośnej, listew udarowych oraz warstwy elastomerowej tłumiącej obciążenia. Jego zadaniem jest przejęcie części energii uderzeń wywołanych spadającym materiałem i ograniczenie ryzyka uszkodzeń okładki oraz rdzenia taśmy w miejscu zrzutu.

Gdzie montuje się łoże udarowe?

Łoże montuje się w miejscu krążników górnych, bezpośrednio pod punktem zrzutu materiału na taśmę – czyli tam, gdzie obciążenie udarowe jest największe. Długość strefy objętej łożem zależy od geometrii przesypu, wysokości zrzutu oraz charakterystyki podawanego materiału i powinna wynikać z analizy konkretnej instalacji.

Czym łoże udarowe różni się od krążników udarowych?

Łoże zapewnia ciągłe podparcie taśmy na listwach, natomiast krążniki podpierają ją punktowo, w liniach styku z rolkami. Dzięki ciągłości łoże ogranicza niepodparte odcinki taśmy między zestawami krążników, co może stabilizować jej pracę w strefie zrzutu. Krążniki pozostają jednak sprawdzonym rozwiązaniem w lżejszych lub umiarkowanych warunkach pracy.

Jakie dane są potrzebne do doboru łoża?

Do doboru potrzebne są przede wszystkim szerokość, typ i prędkość taśmy, kąt niecki, wysokość i kierunek zrzutu, masa lub wymiar największych brył materiału oraz jego gęstość, wilgotność i ścieralność. Istotne są też geometria przesypu, obecne krążniki, typ fartuchów oraz warunki środowiskowe i dostęp serwisowy do strefy załadunku.

Czy łoże udarowe pomaga ograniczyć rozsyp materiału?

Stabilniejsze podparcie taśmy może ułatwiać pracę fartuchów uszczelniających i ograniczać rozsyp, ponieważ krawędź taśmy w strefie zrzutu jest mniej podatna na ugięcia. Łoże samo w sobie nie usuwa jednak każdej przyczyny rozsypu – wynik zależy także od geometrii przesypu, trajektorii materiału i stanu uszczelnień.
