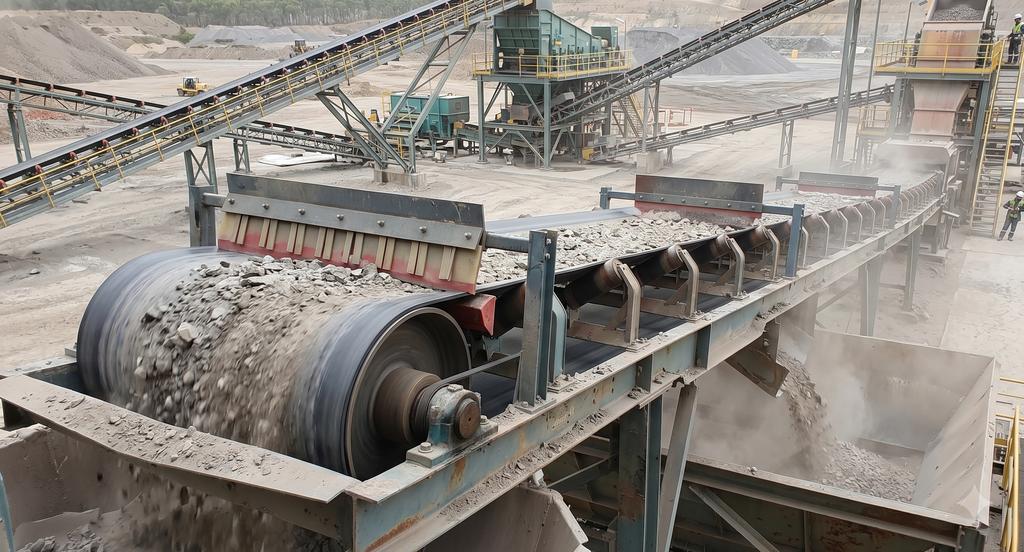

Zgarniacze taśm przenośnikowych – jak wybrać właściwy rodzaj?

Kluczowe wnioski

• Zgarniarki chronią najdroższe elementy przenośnika (taśmę i bębny) przed przedwczesnym zużyciem, przenosząc ścieranie na tani, wymienny element roboczy.
• Wybór materiału (guma, poliuretan, węglik wolframu) musi być bezwzględnie dopasowany do specyfiki urobku oraz warunków pracy (np. wymogi WUG, wysokie temperatury).
• Skuteczność czyszczenia zależy od stałego docisku, co zapewniają nowoczesne systemy napinające (np. typu Rosta), automatycznie kompensujące zużycie listwy.
• Pełną czystość gwarantuje kompletny system łączący czyszczenie wstępne (zgarniacze czołowe) z doczyszczaniem (zgarniacze podtaśmowe i szczotki).

Zgarniacz taśmy przenośnikowej (skrobak) to element osprzętu przenośnika odpowiedzialny za czystość powierzchni taśmy. Jego zadaniem jest mechaniczne usuwanie resztek transportowanego materiału z taśmy nośnej i powrotnej, co bezpośrednio chroni taśmę i bębny przed przedwczesnym zużyciem.

Poniżej omawiamy rodzaje zgarniaczy, materiały ich wykonania oraz kryteria doboru — tak, by wybór był dopasowany do konkretnych warunków eksploatacyjnych.

Czym są zgarniacze taśm przenośnikowych i dlaczego warto je stosować?

Zgarniacze, nazywane też skrobakami, montuje się przy bębnach lub pod taśmą powrotną przenośnika. Ich podstawowa funkcja to zapobieganie narastaniu osadów z transportowanego urobku na powierzchni taśmy, bębnach i krążnikach.

Dlaczego to ważne? Materiał pozostający na bieżnej stronie taśmy powoduje:

• nierównomierne obciążenie krążników i bębnów,
• przyspieszone zużycie okładzin gumowych bębnów,
• zabrudzenie konstrukcji nośnej i miejsc przesypu,
• w konsekwencji — skrócenie żywotności całego systemu przenośnikowego.

Kluczowa zasada działania zgarniacza polega na tym, że to jego powierzchnia robocza ulega ścieraniu — a nie czyszczona taśma. Właściwie dobrany skrobak chroni zatem drogi element nośny, przenosząc zużycie na tani, wymienny element roboczy.

Rodzaje zgarniaczy – przegląd i zastosowania

W praktyce przemysłowej stosuje się kilka typów zgarniaczy, zróżnicowanych pod względem miejsca montażu i mechanizmu działania.

Zgarniacze bębnowe (czołowe)

Montuje się je przy bębnie zwrotnym lub zrzutowym, po stronie nośnej taśmy. Realizują czyszczenie wstępne — usuwają największe skupiska materiału zaraz po zrzucie urobku. To najczęściej stosowany typ skrobaka, będący punktem wyjścia do budowy kompletnego systemu czyszczącego.

Zgarniacze podtaśmowe

Instalowane pod taśmą powrotną, za bębnem zrzutowym. Usuwają resztki materiału, które nie zostały zebrane przez zgarniacz czołowy. Stosowanie obu typów jednocześnie — bębnowego i podtaśmowego — jest zalecane wszędzie tam, gdzie zależy na wysokiej czystości taśmy i ograniczeniu zasypywania konstrukcji przenośnika.

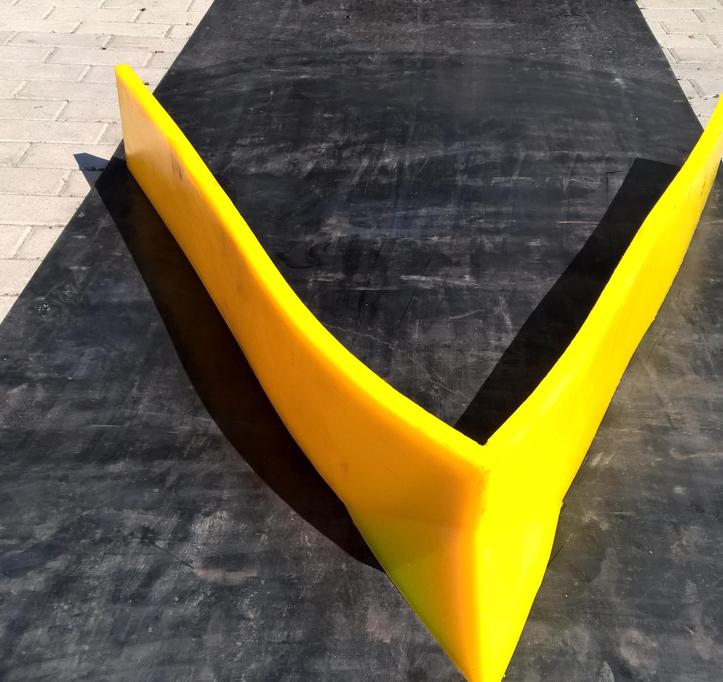

Zgarniacze pługowe

Montowane od wewnętrznej strony taśmy powrotnej, w postaci listwy ustawionej ukośnie do osi przenośnika. Sprawdzają się przy dużych ilościach zalegającego materiału — odsuwają go na boki, zapobiegając blokadom i przeciążeniom. Stosuje się je jako uzupełnienie podstawowego systemu czyszczącego.

Listwy zgarniające

Rozwiązanie o szerokim zakresie zastosowań — ich krawędź robocza jest wymienna, co upraszcza serwisowanie. Listwy dobiera się do profilu i szerokości taśmy; dostępne w wersjach gumowych, poliuretanowych i z węglikiem wolframu. Szczególnie praktyczne wszędzie tam, gdzie zależy na niskich kosztach eksploatacji przy zachowaniu skutecznego czyszczenia.

Szczotki czyszczące

Przeznaczone do taśm profilowanych — głównie Chevron (progowych). Pozwalają czyścić rowki i wypustki taśmy bez ryzyka mechanicznego uszkodzenia profilu, co jest niemożliwe przy klasycznym skrobaku. Coneco oferuje szczotki czyszczące do taśm przenośnikowych w wykonaniach dopasowanych do różnych typów taśm profilowanych.

Materiały wykonania – guma, poliuretan, węglik wolframu

Materiał krawędzi roboczej zgarniacza ma kluczowe znaczenie dla jego trwałości i skuteczności. Dobiera się go w zależności od warunków eksploatacji i rodzaju transportowanego materiału.

Guma (wulkanizowana) — podstawowe i najczęściej stosowane rozwiązanie. Dostępna w wersjach:

• zwykłej — do standardowych zastosowań przemysłowych,
• trudnozapalnej — w środowiskach zagrożonych pożarem,
• trudnopalnej i antyelektrostatycznej — z certyfikatem bezpieczeństwa „B” lub dopuszczeniem WUG, wymaganym przy pracy w podziemnych wyrobiskach kopalń.

Budowa może być jedno- lub trójwarstwowa. Ważna zasada: ścieralność gumy zgarniacza nie powinna być mniejsza niż ścieralność czyszczonej taśmy — inaczej skrobak będzie niszczyć taśmę zamiast ją chronić.

Poliuretan (PU) — charakteryzuje się wysoką odpornością na ścieranie, elastycznością i dobrą przyczepnością do czyszczonej powierzchni. Stosowany w warunkach wymagających długiej żywotności elementu roboczego, szczególnie tam gdzie materiał jest ścierny, a wymiana skrobaków jest utrudniona. Coneco dostarcza wyroby z elastomeru poliuretanowego wykonywane pod specyficzne wymagania techniczne.

Węglik wolframu — najwyższa twardość i odporność na ścieranie spośród dostępnych materiałów. Stosowany w ekstremalnych warunkach: przy transporcie materiałów o bardzo wysokiej ścieralności (np. ruda, koks, skała płonna), gdzie inne materiały zużywają się zbyt szybko.

Stal — listwy stalowe stosuje się tam, gdzie transportowany materiał nie wymaga delikatnego traktowania, a priorytetem jest trwałość mechaniczna i niski koszt wykonania.

Jak dobrać zgarniacz do taśmy? Kluczowe kryteria

Właściwy dobór zgarniacza wymaga uwzględnienia kilku parametrów jednocześnie. Pominięcie któregokolwiek może skutkować szybkim zużyciem skrobaka lub — co gorsze — uszkodzeniem taśmy.

Rodzaj taśmy — taśmy specjalistyczne wymagają indywidualnego podejścia:

• taśmy olejoodporne i olejotermoodporne — dobór zgarniacza wymaga konsultacji z dostawcą, by uniknąć uszkodzenia okładziny,
• taśmy odporne na wysokie temperatury — konieczne materiały odporne na ciepło po stronie skrobaka,
• taśmy ślizgowe — wymagają precyzyjnego doboru nacisku, by nie uszkodzić powierzchni roboczej.

Warunki eksploatacyjne — praca w środowiskach zagrożonych pożarem lub wybuchem wymaga zgarniaczy z odpowiednimi certyfikatami (trudnozapalność, trudnopalność, antyelektrostatyczność).

Profil taśmy — taśmy gładkie, korytowe i progowe (Chevron) wymagają różnych rozwiązań. Do taśm Chevron niezbędne są dedykowane zgarniacze palczaste lub szczotki.

Szerokość taśmy — zgarniacz musi obejmować około 70-80% szerokości roboczej taśmy. Stosowanie zbyt wąskiego lub szerokiego skrobaka powoduje powstawanie nieoczyszczonych pasów bocznych i szybkie narastanie osadów lub wycieranie krawędzi.

Rodzaj transportowanego materiału — materiały o wysokiej ścieralności (kruszywo, ruda) wymagają twardszych materiałby roboczych; materiały lepkie lub wilgotne — większego nacisku i odpowiedniej geometrii krawędzi.

Systemy napinające – dlaczego stały docisk ma znaczenie

Nawet najlepszy materiał zgarniacza nie spełni swojej funkcji, jeśli docisk do taśmy jest niewystarczający lub niestabilny. W trakcie eksploatacji taśma się wydłuża, wibruje i ugina pod obciążeniem — zgarniacz musi nadążać za tymi zmianami.

Niezawodnym rozwiązaniem są systemy napinające typu Rosta i podobne, oparte na elementach sprężystych. Zapewniają one:

• stały, równomierny docisk niezależnie od zmian geometrii taśmy,
• automatyczną kompensację zużycia krawędzi roboczej,
• ochronę taśmy przed nadmiernym naciskiem przy przejazdach złączeń mechanicznych.

W długoterminowej eksploatacji stosowanie odpowiedniego systemu napinającego przekłada się na wydłużenie żywotności zarówno zgarniacza, jak i czyszczonej taśmy.

Kompletny system czyszczący – co warto stosować razem?

Pojedynczy zgarniacz rzadko wystarcza do uzyskania wysokiej czystości taśmy w wymagających warunkach. Efektywny system czyszczący najczęściej składa się z kilku elementów:

• zgarniacz bębnowy (czołowy) — czyszczenie wstępne przy bębnie zrzutowym,
• zgarniacz podtaśmowe — doczyszczanie taśmy powrotnej,
• pług zgarniający — przy dużych ilościach zalegającego materiału,
• uszczelnienia przesypów (fartuchy) — ograniczenie rozsypywania materiału w strefie załadunku,
• szczotki czyszczące — dla taśm profilowanych Chevron.

Dobór konkretnej konfiguracji zależy od warunków pracy, rodzaju transportowanego materiału i wymagań co do czystości przenośnika. Coneco oferuje kompletny asortyment w ramach kategorii systemów zgarniających i czyszczących taśmy, umożliwiając dobór spójnego, wzajemnie dopasowanego zestawu.

Podsumowanie

Zgarniacz taśmy przenośnikowej to element, który bezpośrednio chroni najdroższe komponenty przenośnika — taśmę i bębny. Właściwy dobór rodzaju skrobaka, materiału krawędzi roboczej i systemu napinającego decyduje o tym, czy czyszczenie będzie skuteczne i ekonomiczne przez lata eksploatacji, czy skończy się na szybkiej wymianie zarówno skrobaka, jak i uszkodzonej taśmy.

W przypadku wątpliwości dotyczących doboru — szczególnie przy taśmach specjalistycznych, pracy w kopalniach lub ekstremalnych warunkach temperaturowych — warto skonsultować się ze specjalistą. Coneco służy pomocą w doborze zgarniaczy do taśm przenośnikowych dopasowanych do konkretnej instalacji.
